Desarrollo de Desvío en S de Conducto Rectangular
Qué es
El desvío en S cambia el conducto de línea sin cambiar su dirección: el eje hace dos arcos del mismo radio, uno hacia cada lado, y el conducto sale paralelo a como entró, desplazado. Sale como lo hace el taller de conductos, la curva en S de dos tapas laterales planas recortadas con el contorno y dos fajas cilindradas entre ellas. El cálculo halla el radio y el giro de cada arco a partir del desplazamiento y de la longitud, y devuelve las tapas dibujadas en arcos, las fajas con la inflexión marcada, la plantilla 1:1 y el DXF.
Dónde se usa
Redes de conductos de climatización, extracción y ventilación que tienen que salvar una viga, una tubería o una bandeja de cables; conexión de equipos cuya boca está fuera del eje de la red; aspiración de polvo y transporte neumático en sección rectangular.

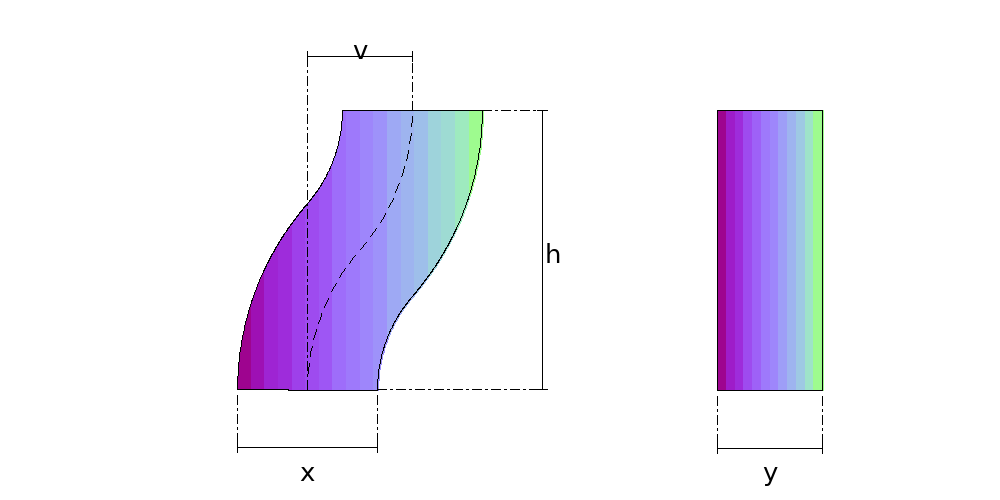

Medidas que pide el cálculo
- X Lado del conducto en el plano del desvío
- Y Lado del conducto perpendicular al desvío
- V Desplazamiento entre los ejes
- H Longitud del desvío, a lo largo del conducto
- THK Espesor
Calcula con tus medidas
Sin cuenta: introduce las medidas en milímetros y mira los números y el dibujo. La plantilla en PDF a escala, el DXF para la mesa de corte y el modelo 3D piden una cuenta gratuita.
Los diámetros y los lados son medidas exteriores, de fuera a fuera. El desarrollo ya descuenta el espesor, por la línea media.
Ejemplo resuelto
Valores que ya vienen puestos en el formulario, calculados por la propia herramienta:
| Lado del conducto en el plano del desvío | 400 mm |
|---|---|
| Lado del conducto perpendicular al desvío | 300 mm |
| Desplazamiento entre los ejes | 300 mm |
| Longitud del desvío, a lo largo del conducto | 800 mm |
| Espesor | 1.5 mm |
| El desarrollo cabe en una chapa de | 873 × 700 mm |
| Desarrollos generados | 2 |
Resultado del ejemplo
| Chapa 1 | 800 × 700 mm, cortar 2 veces |
|---|---|
| Área y peso | 0,35 m² · ≈ 4,1 kg en acero de 1,5 mm |
| Radios de los arcos | 408,3 mm · 808,3 mm |
| Ángulo del sector | 41,1° |
| Chapa 2 | 873 × 297 mm, cortar 2 veces |
| Área y peso | 0,26 m² · ≈ 3,1 kg en acero de 1,5 mm |
Notas de montaje
La chapa 1 son las dos TAPAS laterales, planas e iguales, con el contorno exterior del conducto. La chapa 2 son las dos FAJAS, también iguales, al ancho interior, 297 mm: entran entre las tapas y se sueldan a sus bordes curvos.
Cada faja se cilindra en S, y la cota de la chapa 2 marca la inflexión: en el tramo de 579,5 mm asienta en el borde de radio 808,3 mm de la tapa, y en el de 293,5 mm curva hacia el otro lado y asienta en el de radio 408,3 mm. Monta las dos fajas giradas media vuelta una respecto de la otra: el tramo de radio mayor de una queda frente al de radio menor de la otra.
Preguntas frecuentes
- ¿Cómo se calcula el radio del desvío en S?
- Con el desplazamiento v y la longitud h: R = (v² + h²) / (4 × v), en el eje del conducto, y cada arco gira θ = 2 × arctg(v / h). En el ejemplo, 300 de desplazamiento en 800 de longitud: R = 608,3 mm y θ = 41,1°. Los bordes de la tapa tienen radio R − x/2 y R + x/2: 408,3 y 808,3 mm, para un conducto de 400.
- ¿Por qué las dos fajas salen iguales?
- Porque cada faja es talón en un arco y garganta en el otro, y lo que gana en el primero lo pierde en el segundo: las dos miden 2 × R × θ, la longitud del eje — 873,0 mm en el ejemplo. Lo que cambia es desde qué extremo se invierte la curva, y la inflexión queda marcada en la chapa: a 579,5 mm de un extremo y a 293,5 del otro.
- ¿Las fajas van por dentro o por fuera de las tapas?
- Por dentro. Las tapas tienen el contorno exterior del conducto y las fajas entran entre ellas, al ancho interior, y − 2 × espesor. Es el montaje soldado de chapa gruesa; en chapa fina la diferencia es pequeña, y la plantilla de la tapa es la misma.
Los números los calculas aquí mismo, sin cuenta. PDF, DXF, 3D e historial piden cuenta — gratuita, con cálculos sin límite.
