Sviluppo di Elicoide Conico
Che cos'è
L'elicoide conico è la spira di coclea i cui diametri cambiano lungo l'albero: la coclea conica dell'estrattore, che preleva in modo uniforme da tutta la bocca della tramoggia, e la coclea ad albero conico. Ogni giro ha i suoi diametri ed esce su una lamiera propria, nell'ordine di montaggio, come l'elicoide pesante si fa alla pressa: un giro alla volta. Il calcolo sviluppa ogni giro con i due bordi alla lunghezza vera della loro elica, e restituisce le lamiere disegnate ad archi, la dima 1:1 e il DXF.
Dove si usa
Coclee dosatrici di tramoggia e di silo, estrattori di fondo silo, coclee ad albero conico di mescolatori e presse, e trasportatori che si restringono verso una bocca minore.

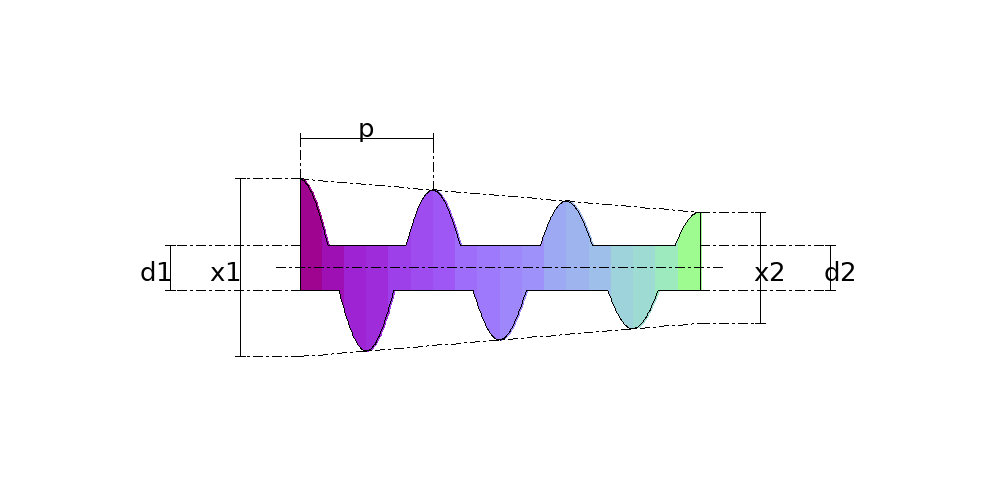

Misure che il calcolo richiede
- D1 Diametro interno all'inizio (albero)
- D2 Diametro interno alla fine (albero)
- X1 Diametro esterno all'inizio
- X2 Diametro esterno alla fine
- P Passo (avanzamento per giro)
- NV Numero di giri
- THK Spessore
Calcola con le tue misure
Senza account: inserisci le misure in millimetri e guarda i numeri e il disegno. La dima in PDF in scala, il DXF per il banco di taglio e il modello 3D richiedono un account gratuito.
Diametri e lati sono misure esterne. Lo sviluppo tiene già conto dello spessore, lavorando sulla linea media.
Esempio risolto
Valori già impostati nel modulo, calcolati dallo strumento stesso:
| Diametro interno all'inizio (albero) | 100 mm |
|---|---|
| Diametro interno alla fine (albero) | 100 mm |
| Diametro esterno all'inizio | 400 mm |
| Diametro esterno alla fine | 250 mm |
| Passo (avanzamento per giro) | 300 mm |
| Numero di giri | 3 |
| Spessore | 6 mm |
| Lo sviluppo sta in una lamiera di | 439 × 426 mm |
| Sviluppi generati | 3 |
Risultato dell'esempio
| Lamiera 1 | 439 × 426 mm |
|---|---|
| Area e peso | 0,11 m² · ≈ 5,4 kg in acciaio da 6 mm |
| Bordi | interno 434,4 mm · esterno 1.216 mm |
| Lamiera 2 | 391 × 378 mm |
| Area e peso | 0,084 m² · ≈ 4,0 kg in acciaio da 6 mm |
| Bordi | interno 434,4 mm · esterno 1.064,6 mm |
| Lamiera 3 | 343 × 330 mm |
| Area e peso | 0,059 m² · ≈ 2,8 kg in acciaio da 6 mm |
| Bordi | interno 434,4 mm · esterno 915 mm |
Note di montaggio
L'elica NON è sviluppabile: un elicoide ha curvatura di Gauss negativa, e nessuna lamiera piana vi appoggia senza stirarsi. Questo è lo sviluppo classico, e ciò che azzecca esattamente sono i due BORDI -- ognuno misura la lunghezza vera della propria elica, ed è quello che si verifica al banco. La sua AREA eccede di 1,8% con queste misure, e quell'eccesso è ciò che la conformazione assorbe aprendo la lamiera e tirandola al passo. Un blank più grande dell'elica finita è atteso, non un errore.
Ogni giro esce su una lamiera, e le 3 lamiere sono tutte diverse: la lamiera 1 è il giro dell'inizio, con i diametri della prima estremità, e l'ultima è il giro della fine. Numera ogni lamiera mentre la tagli, segna le estremità di inizio e di fine, e monta i giri sull'albero in quest'ordine, l'estremità finale di uno contro quella iniziale del successivo.
Domande frequenti
- Perché esce una lamiera per giro?
- Perché i diametri cambiano lungo l'albero, e ogni giro ha i suoi. Nell'esempio, esterno da 400 a 250 mm in 3 giri, il primo giro va da 400 a 350, il secondo da 350 a 300 e il terzo da 300 a 250; le lamiere misurano 439 × 426, 391 × 378 e 343 × 330 mm ed escono numerate nell'ordine di montaggio.
- Va bene per una coclea ad albero conico?
- Sì. Diametri interni diversi alle due estremità descrivono l'albero conico; uguali, l'albero cilindrico della coclea dosatrice. Anche l'esterno può crescere invece di calare.
- Quanti giri ha un metro di coclea?
- Mille diviso il passo: con passo di 300 mm, 3,33 giri al metro. Qui il numero di giri è intero, perché ogni giro è una lamiera; aggiusta la lunghezza o il passo perché il conto torni.
