Desarrollo de Pantalón de Conducto Rectangular

Qué es

El pantalón de conducto rectangular es la bifurcación en Y de la red de conductos: el tronco se divide en dos piernas iguales, cada una girando hacia su lado. Sale como lo hace el taller de conductos, con dos tapas laterales planas con el contorno de la Y y las fajas cilindradas entre ellas: la exterior de cada lado, que es el lado del tronco y la garganta de la pierna, y la interior, el talón, que se encuentra con la de la otra pierna en el vértice. El cálculo devuelve las tapas dibujadas en arcos, las fajas a la longitud de su línea media, la plantilla 1:1 y el DXF.

Dónde se usa

División de redes de climatización y ventilación en dos ramales, colectores de extracción y de aspiración de polvo, distribución de aire desde un plenum, y salidas dobles de ventilador o de equipo.

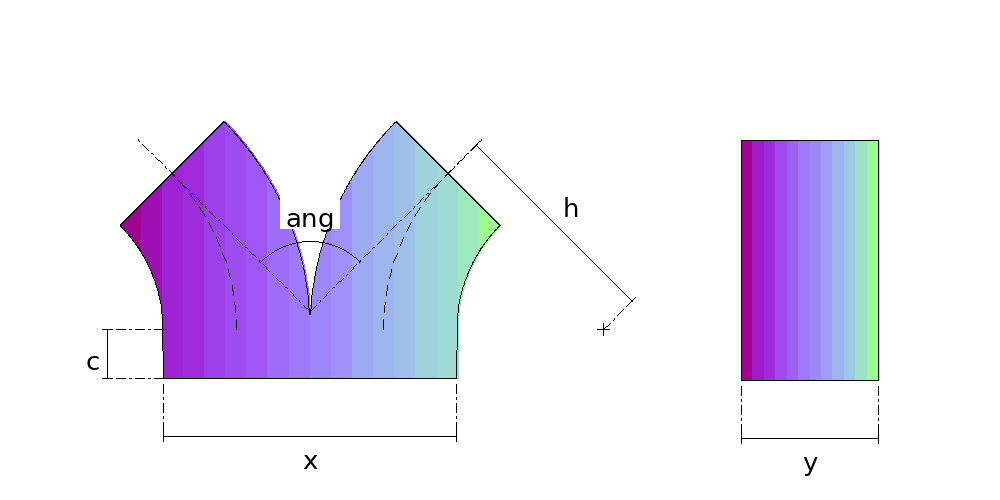

Medidas que pide el cálculo

• X Ancho del tronco, en el plano del pantalón
• Y Lado del conducto perpendicular al pantalón
• ANG Ángulo entre las dos piernas
• H Radio hasta el eje de cada pierna
• C Tramo recto del tronco
• THK Espesor

Calcula con tus medidas

Sin cuenta: introduce las medidas en milímetros y mira los números y el dibujo. La plantilla en PDF a escala, el DXF para la mesa de corte y el modelo 3D piden una cuenta gratuita.

Los diámetros y los lados son medidas exteriores, de fuera a fuera. El desarrollo ya descuenta el espesor, por la línea media.

Ancho del tronco, en el plano del pantalón X (mm)

Lado del conducto perpendicular al pantalón Y (mm)

Ángulo entre las dos piernas ANG (°)

Radio hasta el eje de cada pierna H (mm)

Tramo recto del tronco C (mm)

Espesor THK (mm)

Calcular gratis

Ejemplo resuelto

Valores que ya vienen puestos en el formulario, calculados por la propia herramienta:

Ancho del tronco, en el plano del pantalón	600 mm
Lado del conducto perpendicular al pantalón	300 mm
Ángulo entre las dos piernas	90°
Radio hasta el eje de cada pierna	450 mm
Tramo recto del tronco	100 mm
Espesor	1.5 mm
El desarrollo cabe en una chapa de	776 × 524 mm
Desarrollos generados	3

Resultado del ejemplo

Chapa 1	776 × 524 mm, cortar 2 veces
Área y peso	0,27 m² · ≈ 3,2 kg en acero de 1,5 mm
Radios de los arcos	300 mm · 600 mm
Ángulo del sector	45°
Chapa 2	336 × 297 mm, cortar 2 veces
Área y peso	0,100 m² · ≈ 1,2 kg en acero de 1,5 mm
Chapa 3	471 × 297 mm, cortar 2 veces
Área y peso	0,14 m² · ≈ 1,6 kg en acero de 1,5 mm

Notas de montaje

La chapa 1 son las dos TAPAS laterales, planas e iguales, con el contorno exterior del pantalón. La chapa 2 son las dos fajas EXTERIORES, que forman el lado del tronco y la garganta de cada pierna; la chapa 3, las dos INTERIORES, los talones, que se encuentran en el vértice. Todas van al ancho interior, 297 mm, y entran entre las tapas.

En la faja exterior, los primeros 100 mm quedan rectos -- es el lado del tronco -- y el resto se cilindra hasta asentar en el borde de radio 300 mm de la tapa. La interior se cilindra entera, hasta asentar en el borde de radio 600 mm. Las dos interiores se apoyan espalda con espalda en el vértice del pantalón, donde se sueldan una a la otra antes de cerrar las tapas.

Preguntas frecuentes

¿Cómo se calculan las fajas del pantalón rectangular?

Cada pierna es una curva de radio de ancho x/2 que gira la mitad del ángulo entre las piernas. La faja exterior mide el tramo recto del tronco más el arco de la garganta, c + θ × (h − x/4 + e/2); la interior, el arco del talón, θ × (h + x/4 − e/2). En el ejemplo, tronco de 600 dividido a 90°: 336,2 y 470,6 mm.

¿Por qué la garganta queda por fuera del pantalón?

Porque cada pierna gira hacia su lado, y el centro de una curva está del lado hacia el que gira. El lado más cercano al centro es el exterior del pantalón, que es la garganta; los talones quedan en el medio y nacen juntos en el vértice.

¿Para qué sirve el tramo recto del tronco?

Sin él, las dos piernas se tocarían en un solo punto en la boca de entrada, y la tapa serían dos piezas. El tramo recto las une y deja dónde soldar el vértice y fijar la brida o la unión.
